Produktmerkmale

Die 60-Hz-Frequenzumrichter der RNB5000-Serie mit Frequenzumrichtern verfügen über eine High-End-Steuerungsplattform, zahlreiche Schnittstellenressourcen, mehrere Kommunikationsmethoden, fortschrittliche Steuerungsalgorithmen und flexible Erweiterungsschnittstellen, sodass sie die anspruchsvollen Standards von Produktionsprozessen in vielen High-End-Anwendungen erfüllen können.

Sie nutzen die neue Generation motorsteuerungsspezifischer digitaler Signalprozessoren (DSPs) von TI mit einer Hauptfrequenz von bis zu 150 MHz.
Der Antrieb nutzt IGBT-Module der vierten-Generation des deutschen Herstellers Infineon, die eine maximale Sperrschichttemperatur von 175 Grad aufweisen, und nutzt eine innovative PWM-Modulationsmethode, um Schaltverluste weiter zu reduzieren.

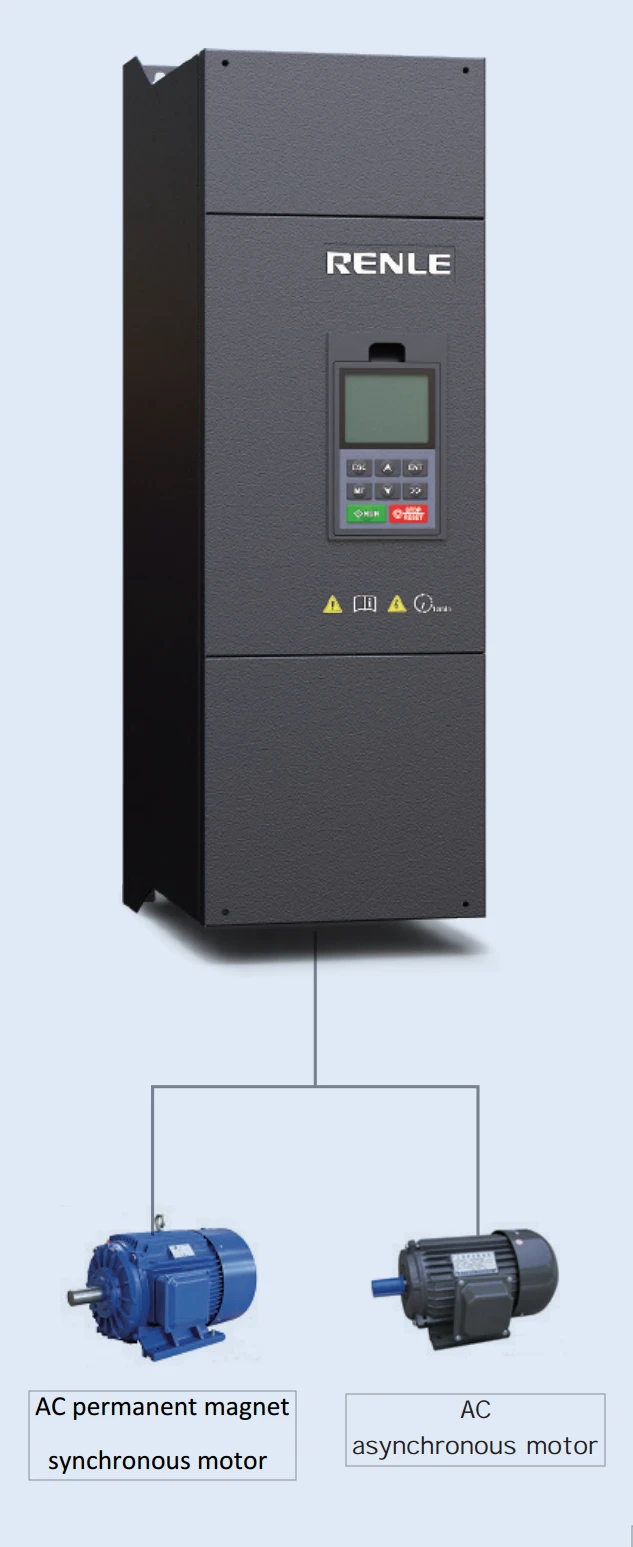

Der Antrieb unterstützt sowohl Asynchronmotoren als auch Permanentmagnet-Synchronmotoren mit präziser Parameteridentifizierung für jeden Motortyp. Es können zwei Sätze von Motorparametern konfiguriert werden, sodass der Antrieb zwischen der Steuerung zweier verschiedener Motoren umschalten kann. Die Schaltfunktion kann über Kommunikations- oder Multifunktionsterminals eingestellt werden.
Im VI/F-Steuerungsmodus stellt die hochpräzise Strombegrenzungssteuerung sicher, dass der Antrieb bei schneller Beschleunigung, Verzögerung oder Abwürgen keine Überstromalarme auslöst, wodurch der Antrieb zuverlässig geschützt wird. Im Vektorsteuerungsmodus ermöglicht die hochpräzise Drehmomentbegrenzungssteuerung, dass der Antrieb je nach Prozessanforderungen des Benutzers entweder ein starkes oder ein sanftes Drehmoment abgibt und so die mechanische Ausrüstung zuverlässig schützt.

Steuermodus	Anlaufdrehmoment	Geschwindigkeitsbereich	Geschwindigkeitsgenauigkeit	Drehmomentreaktion
V/F-Steuerung	0,5 Hz 180 %	1:100	±0.5%
Keine PG-Vektorkontrolle	0,5 Hz 180 %	1:100	±0.2%	<10ms
Mit PG-Vektorsteuerung	0 Hz 200 %	1:200	±0.2%	<5ms

Im V/F-Trennungssteuerungsmodus können Ausgangsfrequenz und Ausgangsspannung unabhängig voneinander eingestellt werden, wodurch sich der Antrieb für Anwendungen wie Stromversorgungen mit variabler Frequenz und die Steuerung von Drehmomentmotoren eignet.
Der intelligente Erweiterungsanschluss ermöglicht den gleichzeitigen Anschluss von zwei Erweiterungskarten und erfüllt so branchenspezifische Steuerungsanforderungen.
Wenn am Motorwellenende kein Encoder installiert ist, kann die PG-Vektorsteuerung dennoch durchgeführt werden, solange die Welle ein festes Untersetzungsverhältnis zur Motorwelle einhält.
Der Antrieb bietet eine genaue und zuverlässige Geschwindigkeitserkennung und ermöglicht so einen reibungslosen, stoßfreien Motoranlauf.
Der 60-Hz-Wechselrichter unterstützt die Prozess-PID-Steuerung mit mehreren Sollwert- und Rückkopplungsmethoden und ermöglicht so das freie Umschalten zwischen zwei Sätzen von Proportional-, Integral- und Differentialparametern sowie die Auswahl von positiven oder negativen Wirkungseigenschaften.

Besonders geeignet für energiesparende-Anwendungen in Lüfter- und Pumpenlasten.

Unterstützung des DC-Stromeingangs: Ermöglicht die flexible Konfiguration benutzerdefinierter allgemeiner DC-Bus-Anwendungen.
Überspannungs-Blockierschutz: Beim schnellen Abbremsen von Lasten mit hoher -Trägheit kann regenerative Energie Überspannungsfehler verursachen. Der Antrieb passt die Ausgangsfrequenz sofort an, um die Wahrscheinlichkeit einer Überspannungsauslösung zu verringern und so einen kontinuierlichen und zuverlässigen Systembetrieb zu gewährleisten.
Unterspannungsregelung: Bei kurzzeitiger Unterspannung oder Stromausfällen wird die Ausgangsfrequenz automatisch reduziert, um eine konstante DC-Busspannung aufrechtzuerhalten, sodass der Antrieb für kurze Zeit weiterbetrieben werden kann. Dies eignet sich für Anwendungen wie Lüfter und Kreiselpumpen.
Überstrom-Stallschutz: Bei schneller Beschleunigung unter schwerer Last kann übermäßiger momentaner Schlupf zu Überstromfehlern führen. Die sofortige Anpassung der Ausgangsfrequenz verringert die Wahrscheinlichkeit einer Überstromauslösung und gewährleistet so einen kontinuierlichen und zuverlässigen Betrieb.
Niederfrequenz-Oszillationsunterdrückung: Beim Null-Last- oder leichten-Anlauf von Hochleistungsmotoren können schwere Oszillationen auftreten, die möglicherweise Fehler verursachen. Durch die Aktivierung dieser Funktion werden niederfrequente Schwingungen effektiv unterdrückt und so ein zuverlässiger Betrieb gewährleistet.
Welle-für-Wellenstrombegrenzung: Beim Hochfahren-der Last oder bei plötzlichen Lastanstiegen wird der Ausgangsstrom automatisch begrenzt, bevor ein Überstromfehler auftritt, wodurch häufige Auslösungen des Antriebs verhindert werden.
Parameter-Backup-Funktionalität: Parameter können einfach gesichert und wiederhergestellt werden, was das Debuggen und die Wartung vereinfacht.

RNB5000 series variable frequency drive Inverter 60hz

Produktauswahltabelle

Wechselrichtermodell	Leistung (kW)	Eingangsspannung (V)	Eingangsstrom (A)	Ausgangsstrom (A)	Anwendbare Motorleistung (kW)	Notiz
RNB5560-4T	560	Dreiphasiger 380-V-Wechselstrom 50/60Hz	1078	1060	560	Eingangsreaktor ist Externer, optionaler Sockel
RNB5630-4T	630		1224	1200	630	Eingangsreaktor ist Externer, optionaler Sockel
RNB5710-4T	710		1330	1300	710	Externe Eingangs- und Ausgangsreaktoren Optionale Basis
RNB5800-4T	800		1460	1440	800
RNB5800-4T	800		1460	1440	800
RNB5900-4T	900		1600	1580	900
RNB51000-4T	1000		1760	1720	1000
RNB5022-6T	22	Dreiphasiger 690-V-Wechselstrom 50/60Hz	38	28	22
RNB5030-6T	30		40	35	30
RNB5037-6T	37		47	45	37
RNB5045-6T	45		55	52	45
RNB5055-6T	55		65	63	55
RNB5075-6T	75		85	98	75
RNB5090-6T	90		95	86	90
RNB5110-6T	110		118	121	110
RNB5132-6T	132		145	150	132
RNB5160-6T	160		165	175	160
RNB5185-6T	185		198	198	185
RNB5200-6T	200		210	218	200
RNB5220-6T	220		228	240	220
RNB5250-6T	250		255	270	250
RNB5280-6T	280		290	320	280
RNB5315-6T	315		334	350	315
RNB5350-6T	350		362	380	350
RNB5400-6T	400		411	430	400	Eingangsreaktor ist Externer, optionaler Sockel
RNB5450-6T	450		465	485	450
RNB5500-6T	500		518	540	500
RNB5560-6T	560		578	600	560
RNB5630-6T	630		655	680	630
RNB5710-6T	710		724	760	710
RNB5800-6T	800		822	860	800
RNB5900-6T	900		930	970	900
RNB51000-6T	1000		1036	1080	1000	Eingangs- und Ausgangsdrosseln sind extern, optionale Basis
RNB51000-6T	1000		1036	1080	1000
RNB51120-6T	1120		1156	1200	1120
RNB51120-6T	1120		1156	1200	1120
RNB51250-6T	1250		1310	1360	1250

Technische Daten des Wechselrichters 60 Hz

Eingabe und Ausgabe	Eingangsspannungsbereich	Dreiphasig 380 VAC (-15 %) ~ 440 VAC (+10 %); Dreiphasig 520 VAC (-15 %) ~ 690 VAC (+10 %)
	Eingangsfrequenzbereich	50–60 Hz ± 5 %
	Ausgangsspannungsbereich	0 Nenneingangsspannung
	Ausgangsfrequenzbereich	0–600 Hz, Einheit 0,01 Hz
	Ausgangsüberlastfähigkeit	150 % 1 Minute; 180 % 10 Sek.; 200 % 1 Sek
Betriebskontrolle	Kontrollmethode	U/f-Steuerung ohne PG-Vektorregelung 0 (für Synchronmotor) ohne PG-Vektorregelung 1 (für Asynchronmotor)
	Geschwindigkeitsbereich	Asynchronmotor 1: 200 (U/f, Vektorregelung ohne PG 1) Synchronmotor 1: 20 (Vektorregelung ohne PG 0)
	Genauigkeit der Geschwindigkeitsregelung	±0,5 % (V/F-Steuerung) ±0,2 % (Vektorsteuerung ohne PG)
	Geschwindigkeitsschwankungen	± 0,3 % (Vektorkontrolle ohne PG)
	Drehmomentreaktion	<20ms (vector control without PG)
	Genauigkeit der Drehmomentregelung	10 % (Vektorkontrolle ohne PG)
	Anlaufdrehmoment	Asynchronmotor: 0,25 Hz/150 % (keine PG-Vektorregelung 1) Synchronmotor: 2,5 Hz/150 % (keine PG-Vektorregelung 0)
Grundfunktionen	Startfrequenz	0,00–20,00 Hz
	Beschleunigungs- und Verzögerungszeit	0.0-3000.0s
	Trägerfrequenz	1,0 kHz–15,0 kHz
	Methode zur Frequenzeinstellung	UP/DOWN-Einstellung, digitale Einstellung, analoge Einstellung, Impulsfrequenzeinstellung, Einstellung für Mehrgeschwindigkeitsbetrieb, einfache SPS-Einstellung, PID-Einstellungen, Modbus-Kommunikationseinstellungen, PROFIBUS-DP-Kommunikationseinstellungen usw. Realisieren Sie die Umschaltung von Einstellungskombinationen und Einstellungskanälen.
	Startmethode	Beginnen Sie mit der Startfrequenz, zuerst Gleichstrombremsung und dann Start, Geschwindigkeitssuche starten
	Shutdown-Modus	Verzögerungsstopp, freier Stopp, Verzögerungsstopp + Gleichstrombremsung, Verzögerungsstopp + Flussbremsung
	Motortyp	Unterstützt Asynchronmotor und Synchronmotor
	Gleichstrombremsfähigkeit	DC-Bremsfrequenz: 0 ~ 600 Hz; Gleichstrombremsung Wartezeit: 0 ~ 50s; DC-Bremsstrom: 0,0 ~ 100,0 % (Wechselrichternennstrom); DC-Bremszeit: 0,0 ~ 50,0 s;
	Automatische Spannungsanpassung	Wenn sich die Netzspannung ändert, kann es die Ausgangsspannung automatisch konstant halten
	Sofortige Frequenzreduzierung	Wenn die Netzspannung zu niedrig ist, wird die Frequenz sofort reduziert, um die Busspannung aufrechtzuerhalten
Steuerterminals	Eingangsklemme umschalten	Standardmäßig 10 Eingänge, 1 davon als Hochgeschwindigkeits-Impulseingang (HDI1) nutzbar
	Analoger Ausgangsanschluss	Standardmäßiger 3-Wege-Analogeingang, AI1:0 - 10V ODER 0/4 - 20mA-Eingang optional AI2:0 - 10V ODER 0/4 - 20mA-Eingang optional AI3: -10V - +10V-Eingang
	Schaltausgangsklemme	Standardmäßiger 2-Wege-Multifunktions-Kollektorausgang, von dem einer als Hochgeschwindigkeits-Impulsausgang (HDO) verwendet werden kann
	Analoger Eingangsanschluss	Standardmäßiger 2-Wege-Ausgang AO1, AO2 (0–10 V oder 0/4–20 mA optional)
	Relaisausgang	Standardmäßiger 2-Wege-Relaisausgang

Typische Anwendungen

Anwendungen in der Hebeindustrie

Turmdrehkrane, Brückenkräne, Hafenmaschinen, elektrische Hebezeuge, Bauaufzüge, Windentüren, elektrische Winden und Bergwerksaufzüge.

Wesentliche Vorteile:

● Hohes Anlaufdrehmoment und schnelle Reaktion
Ohne PG-Vektorregelung erreicht der Antrieb ein Ausgangsdrehmoment von 180 % bei 0,25 Hz und eine Drehmomentreaktionszeit von weniger als 10 ms. Mit der PG-Vektorsteuerung stehen 200 % Ausgangsdrehmoment bei 0 Hz zur Verfügung, mit einer Drehmomentreaktionszeit von weniger als 5 ms. Dies verhindert Unfälle wie Lastschlupf durch zu geringes Drehmoment bei niedrigen Drehzahlen.

● Doppelmotorschaltung
Zwei Sätze von Motorparametern können unabhängig voneinander konfiguriert werden, wodurch sich der Antrieb für Anwendungen eignet, bei denen ein einzelner Wechselrichter zwei verschiedene Motoren für Geh- und Translationsfunktionen steuert.

● Bremssteuerfunktion
Bietet Bremslogiksteuerung und -überwachung für Hebeanwendungen, ermöglicht sanftere Kranstarts und -stopps und verhindert effektiv das Verrutschen von Objekten.

● Umfangreiche Schutzfunktionen
Enthält umfassende Alarm- und Schutzfunktionen, die den Sicherheitsstandards der Branche entsprechen.

Anwendungen in der Wickelindustrie

Druckmaschinen, Verpackungsmaschinen, Folienblasmaschinen, Drahtziehmaschinen

Wesentliche Vorteile:

● Flexible Auf- und Abwickelmethoden
Mehrere Methoden zur Berechnung des Rollendurchmessers ermöglichen eine konstante Liniengeschwindigkeit und eine konstante Spannungsregelung für zentrale Auf- und Abwickelanwendungen.

● Branchenkonformes Funktionsdesign
Reibungs- und Trägheitskompensationsfunktionen sorgen für eine gleichmäßige Spannung beim Beschleunigen und Abbremsen, indem sie die Kompensation an verschiedene Maschinen anpassen.

● Präzise Umformkontrolle
Mehrere Methoden zur Kontrolle des Spannungskegels garantieren hervorragende Umformergebnisse an der Wickelwelle.

● Umfangreiche Schutzfunktionen
Enthält umfassende Alarm- und Schutzfunktionen, die den Sicherheitsstandards der Branche entsprechen.

● Umfangreiches Schnittstellendesign und Funktionen zum Kopieren von Parametern
Erleichtert Systemdesign und Geräteinbetriebnahme und vereinfacht den Betrieb für Benutzer.
